NanoVNA-F Vector Network Analyzer

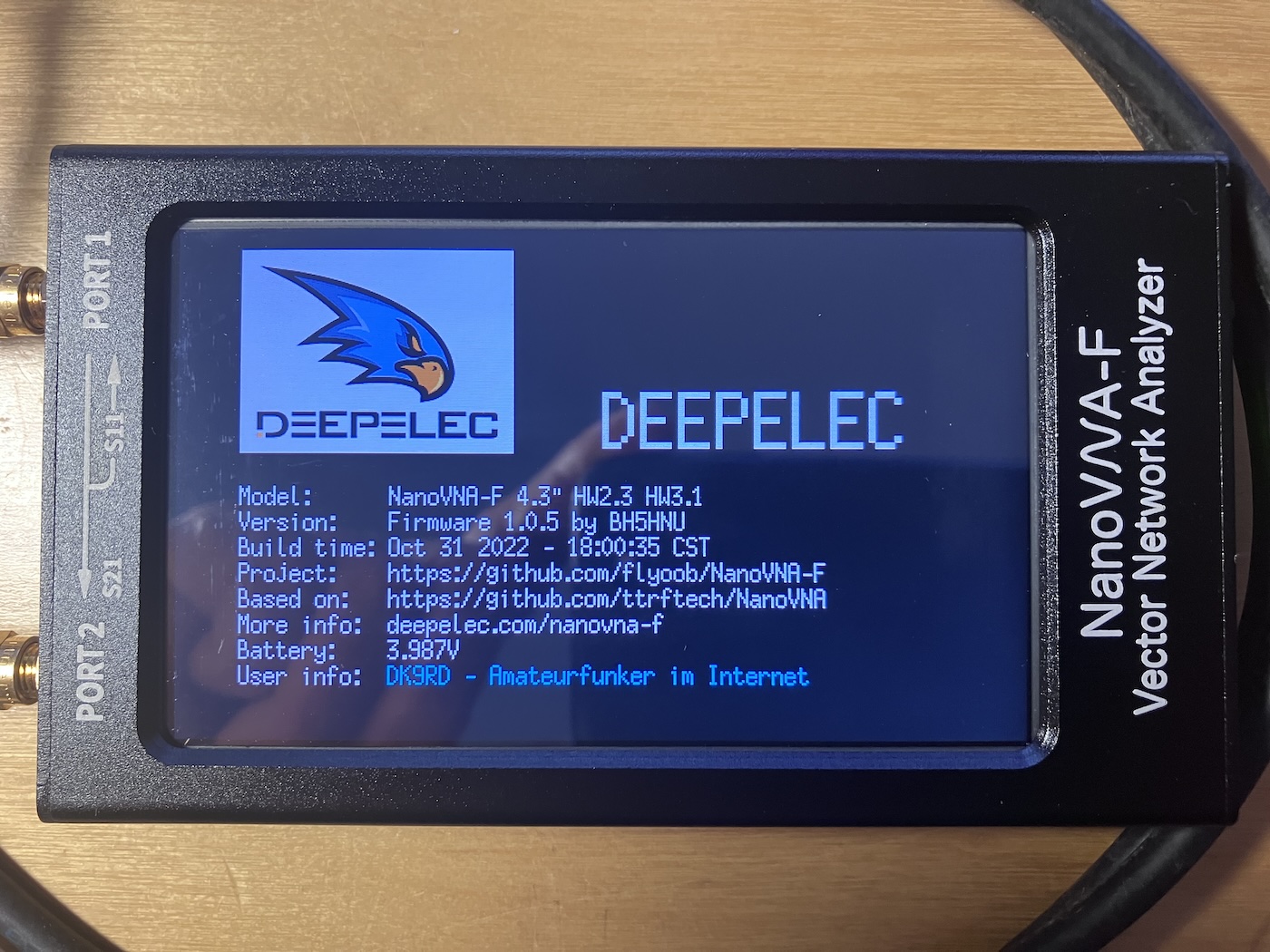

Für verschiedene Messungen an Kabeln, Antennen, Spulen etc. beschaffte ich mir über Amazon diesen NanoVNA-F. Mittlerweile habe ich die Firmware auf eine aktuellere Version von Deepelec aufgefrischt, nachdem mein Gerät (gekauft 2021!) beim Hersteller nicht mehr unterstützt wurde. Glücklicherweise sind viele der Geräte kompatibel zu der Urversion von edy555, dem Entwickler aus Japan. Diese Geräte sind seit 2019 auf dem Markt und mittlerweile bei uns Funkamateuren ebenfalls sehr beliebt.

Wer sich für einen NanoVNA entscheidet, steht vor der Qual der Wahl. Es kommt sicher auf die geplante Anwendung an, der Markt ist voll von diesen Geräten. Für mich war wichtig, dass im Lieferumfang des NanoVNA neben dem Gerät in einer guten Aufbewahrungsbox ein Kalibriersatz enthalten war. Passende USB-Kabel für die Verbindung zum PC und zum Laden des eingebauten Akku waren ebenfalls enthalten. Mein NanoVNA-F ist etwas älter und hat einen Messbereich bis ca. 1 GHz. Neuere Gerät werden bis ca. 3Ghz Messbereich angeboten.

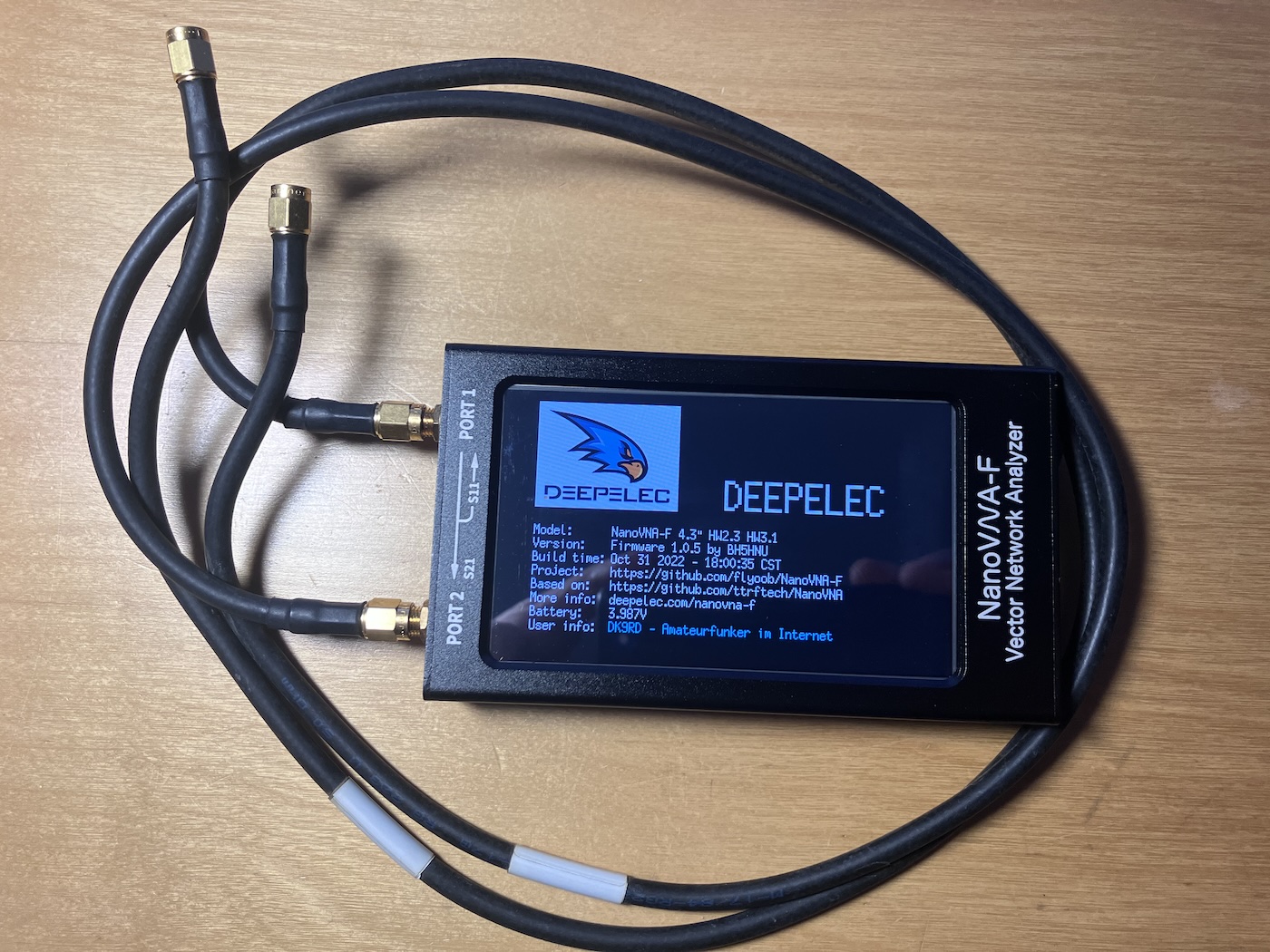

Empfehlungen von anderen OM's folgend, habe ich mir beim Besuch eines Amateurfunkflohmarktes noch bessere Messkabel für ein paar Euro besorgt, die ich fest an den NanoVNA angeschlossen habe. Die eventuell mitgelieferten Kabel sind von nicht so hoher Qualität. Die SMA-Muttern der Messkabel zog ich mit einem kleinen 8er Gabelschlüssel vorsichtig fest. Es wird ein Drehmoment von 0,45 Nm empfohlen. Das ist nicht viel, deshalb muss das Messkabel nicht "festgeknallt" werden, eben mit etwas Gefühl. (Zur Erinnerung: 0,45 Nm entsprechen einen Gewicht von 45g im Abstand von 1 m vom Drehpunkt aus. Man möge mir verzeihen, wenn ich hier Masse und Gewichtskraft über einen Kamm schere.)

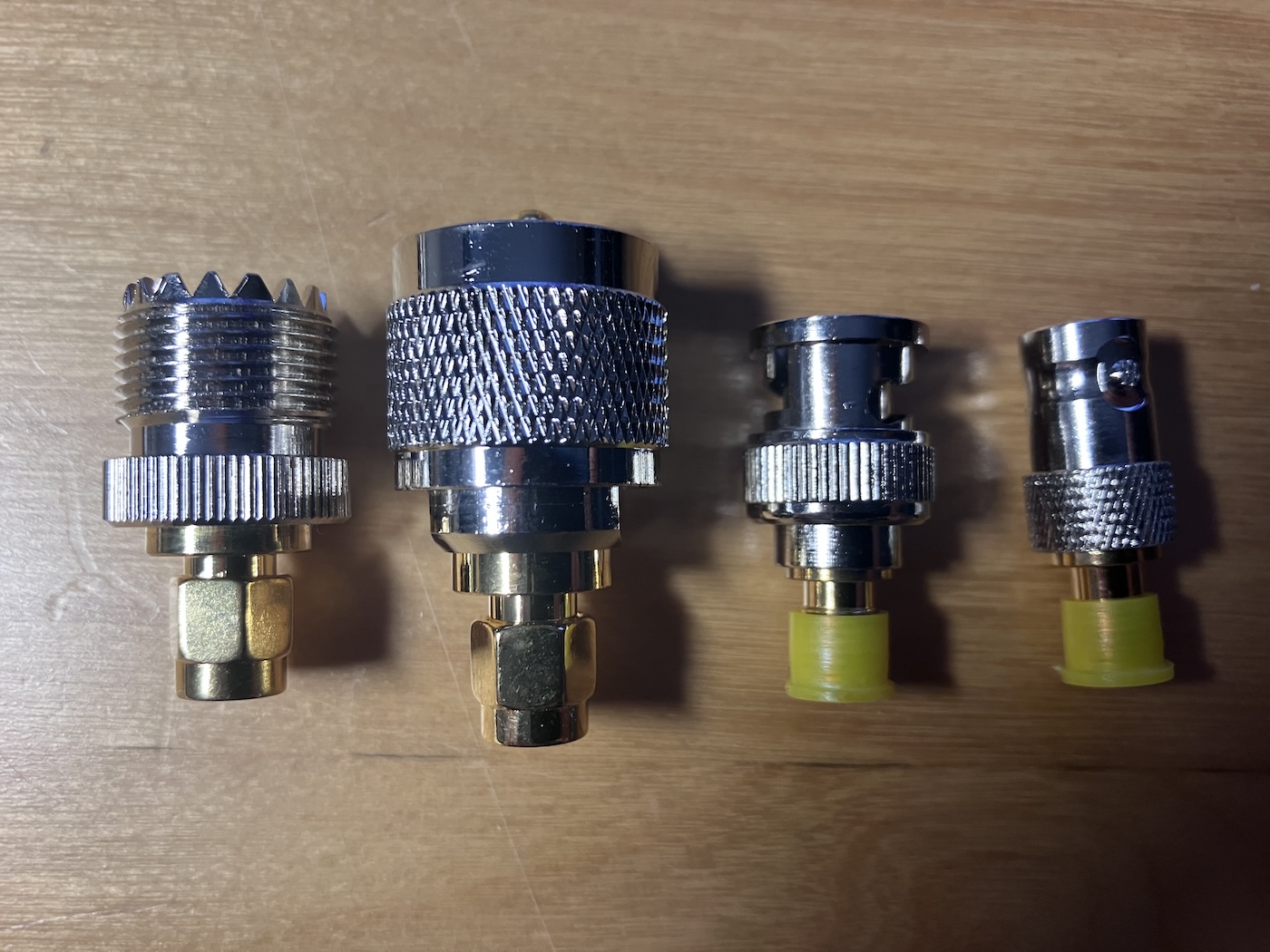

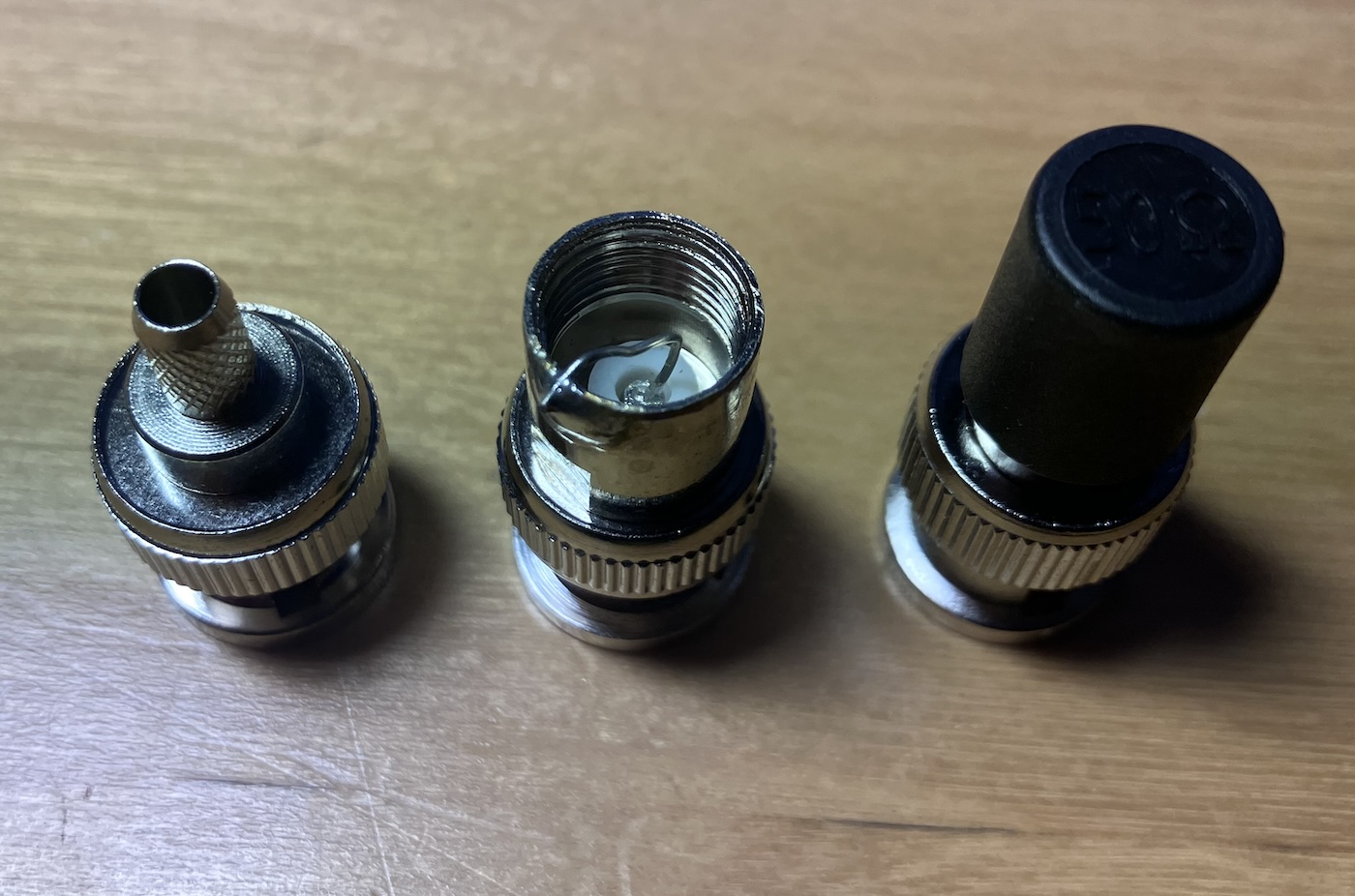

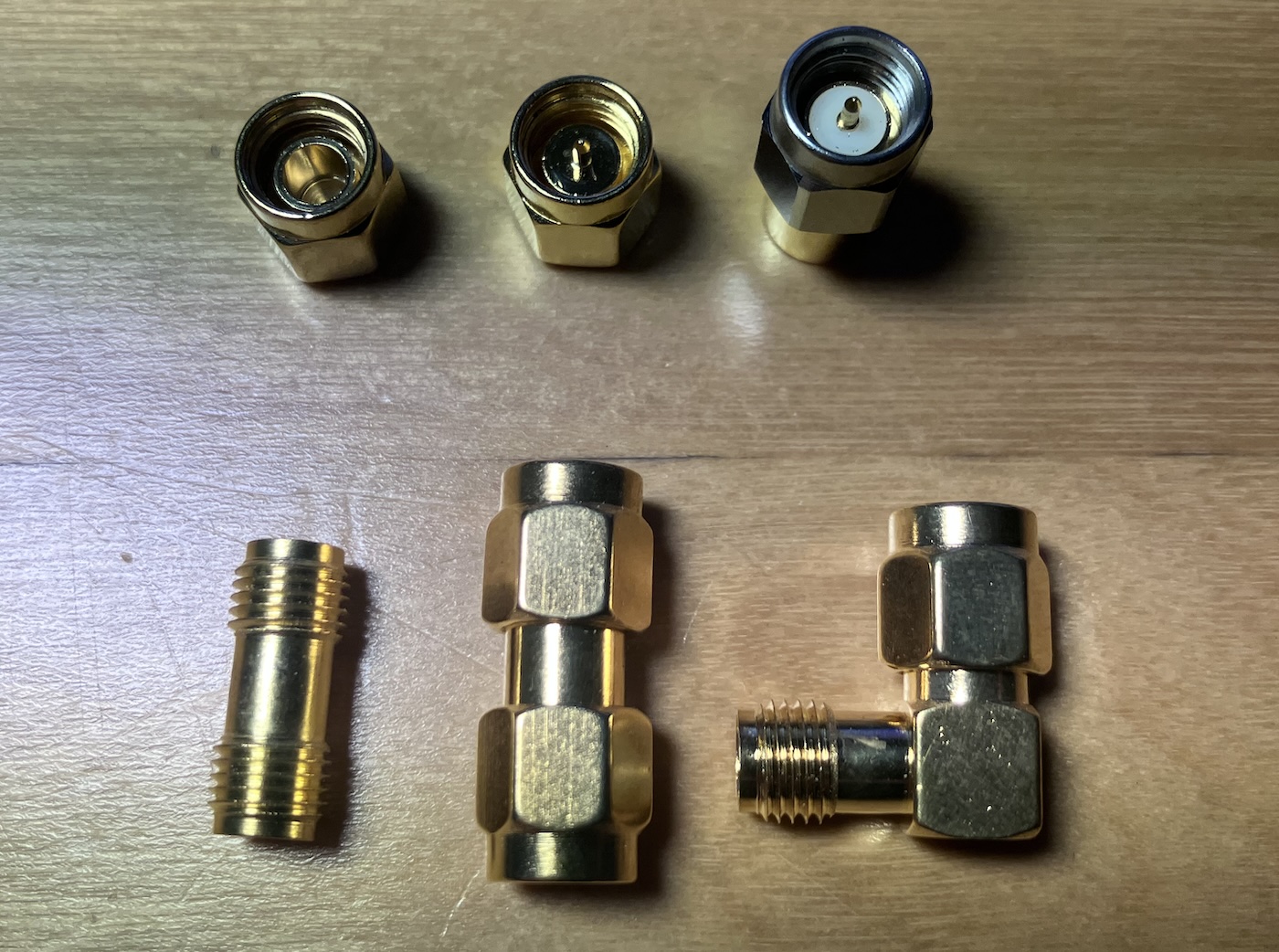

Um die Messobjekte, bei mir meist Antennenkabel, für Messungen mit dem NanoVNA anzuschließen, besorgte ich mir noch passende Adapter mit dem Übergang von UHF oder BNC auf den SMA-Anschluss am Messkabel.

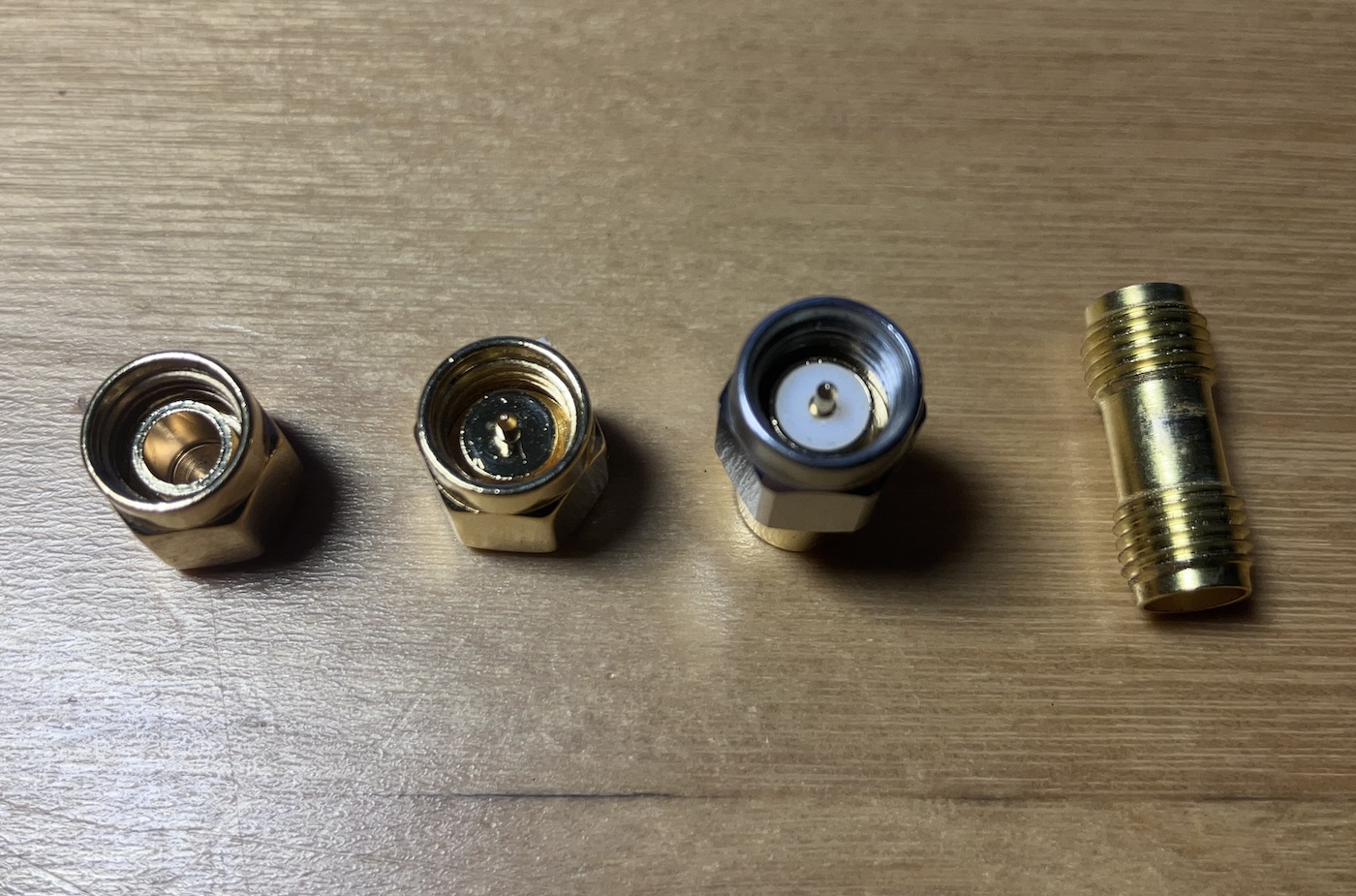

Vor der Nutzung sollte der NanoVNA kalibriert werden. Dies ist immer erforderlich, wenn der zu untersuchende Frequenzbereich gewechselt wird oder das Messkabel getauscht wird. Die Kalibrierung erfolgt mit dem NanoVNA und den mitgelieferten Kalibrieradaptern.

Die Kalibrierung erfolgt in der Reihenfolge SHORT-OPEN-LOAD-THRU (SOLT) über das Menü CALIBRATE in dieser Reihenfolge:

Wie bereits erwähnt, ist die Kalibrierung bei Frequenzwechseln notwendig. Wenn mit den identischen Einstellungen zu einer Frequenz wieder gearbeitet werden soll, kann eine gespeicherte Kalibrierung wieder aufgerufen werden. Das spart dann die erneute Kalibrierung.

Für Mesuungen mit dem NanoVNA verwende ich als PC-Software das NanoVNA-Safer Programm. Ein Vorteil der Software besteht darin, dass die maximale Anzahl von 101 Messpunkten im Standalone-Betrieb des NanoVNA durch Sequenzierung erweitert werden kann. Dies ist besonders bei größeren Sweep's über ein breiteres Frequenzspektrum sinnvoll.
